單位名稱：太原科達重工成套設備有限公司

項目負責人：馬際青（13327515993）               高級工程師

項目聯系人：郭校峰（13835163311）               高級工程師

一、冷拔機技術發展?fàn)顩r

在無縫鋼管的產量中，冷拔無縫鋼管占有相當?shù)谋戎兀浒螣o(wú)縫鋼管生產裝備的機械化自動化程度較低，手工操作還居多，單人單臺單根作業模式普遍，為數不少的企業還處于生產效率低，產品質量難以保證，生產欠******，噪音大，環境污染嚴重的狀況。

傳統的拉拔機三個機座分別固定在地基上，水泥地基將承受拔制力產生的彎矩和壓力，所以，在拔制過程中地基梁將發生壓縮彎曲變形，各機座也發生彎曲變形，拉管機造成管材直線度不好。
拉拔機的拔制小車是由鏈輪、鏈條傳動的。老式的拉拔機的缺點是在拔制過程中產生冷拔震動，不能確保工件晶粒沿著冷拔的方向定向成形，特別是鏈條鏈輪磨損后，鏈傳動機構在拔制過程中產生周期性沖擊負荷。這種運行的不連續性是鋼管產品質量得不到可靠控制的致命因素，從而冷拔能力得不到發揮、產品質量差、效率低、能耗大。

新型冷拔管機的發展方向是：提高冷拔精度，加大拔制速度，生產高品質的冷拔鋼管；提高自動化程度，降低勞動強度；增加拔制頭數，減少拔制過程中的輔助時間，提高生產效率，降低生產成本。

為使冷拔機產品向高技術產品方向發展，太原科達重工成套設備有限公司結合一些冷拔鋼管生產廠家進行的技術引進與技術改造，研制了高速單線、雙線、三線、五線冷拔機，并成功的應用到許多鋼管廠，實踐證明：采用多線冷拔機，生產效率大大提高，生產成本減少，產品質量得到可靠保障，實現了多線拔制的半自動化和全自動化。

二、太原恒信科達重工成套設備有限公司冷拔管機系列：

型   號	拉拔力                             kN	拉拔 頭數	拔制速度 m/min	鋼管直徑 mm	拔制后的 鋼管長度 mm	備注
KD3×10T	300	3	60		15000
KD2×15T		2	60		15000
KD1×30T		1	60		15000
KD3×13T	400	3	50		15000
KD2×20T		2	50		15000
KD1×20T		1	50		15000
KD5×12T	600	5	40		33000
KD3×20T		3	40		33000
KD2×30T		2	40		33000
KD1×60T		1	40		33000
KD3×30T	900	3	30		15000
KD2×45T		2	30		15000
KD1×90T		1	30		15000
KD3×30T	1200	3	30		18000
KD2×45T		2	30		18000
KD1×90T		1	30		18000
KD3×30T	1500	3	30		15000
KD2×45T		2	30		15000
KD1×90T		1	30		15000
KD3×80T	2400	3	25		15000
KD2×120T		2	25		15000
KD1×240T		1	25		15000

三、太原科達重工成套設備有限公司多線冷拔機技術特點

1、拔制速度高：

拔制速度：         0～80m/min， 無級調速

拔制小車返回速度： max 100m/min

穿棒速度：         ≥80m/min，上

2、鋼管直線度高：

拉拔模口為球形結構，便于調整，可靠保證拔后鋼管直線度。

3、拔制過程穩定：

冷拔小車運行曲線為低速啟動-高速拔制-低速脫管：采用編碼器控制******控制啟動停車位；水平導向輪側向高精度定位；冷拔小車往返運行均由主電機傳動。

4、自動化程度高

整機PLC全自動運作，具備******互鎖，具備各種參數的顯示及報警裝置。

5、能耗低

鏈條裝置 采用目前******進的大小雙鏈?zhǔn)浇Y(jié)構，降低了無功功率的消耗。

6、生產效率高、人力成本低

單班次拔制米數：

單線拔制 6000-7000米

雙線拔制10000-12000米，

三線拔制13000-16000米。

四、拔制工藝過程說明

冷撥機組主要由主傳動、撥制小車、床身裝置、拔模座裝置、芯棒臺架、穿入（芯棒）裝置等組成。

毛管成捆吊至上料平臺散開，上料裝置根據拉拔模式自動取料放入冷撥機穿棒平臺，穿入（芯棒）裝置自動將待冷撥的鋼管穿入芯棒，芯棒臺下降，芯棒和鋼管同時前進到撥管工位，撥制小車鉗口夾住伸出模孔的鋼管頭部，小車低速啟動-高速拔制-低速脫管，撥制結束后，撥制力消失，下料臂擺出下料，撥制小車高速返回原位，進行下一次夾料撥制。

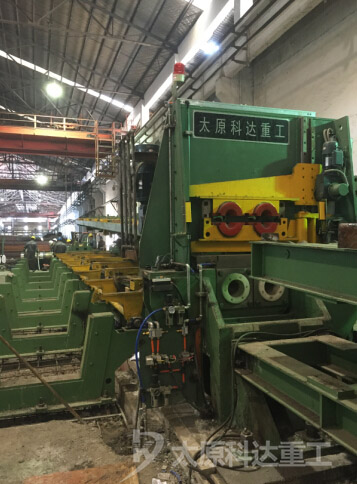

五、設備外觀
